Paparan LCD TFT Pintar: Panduan Praktikal daripada Pemilihan kepada Penerapan Pembangunan

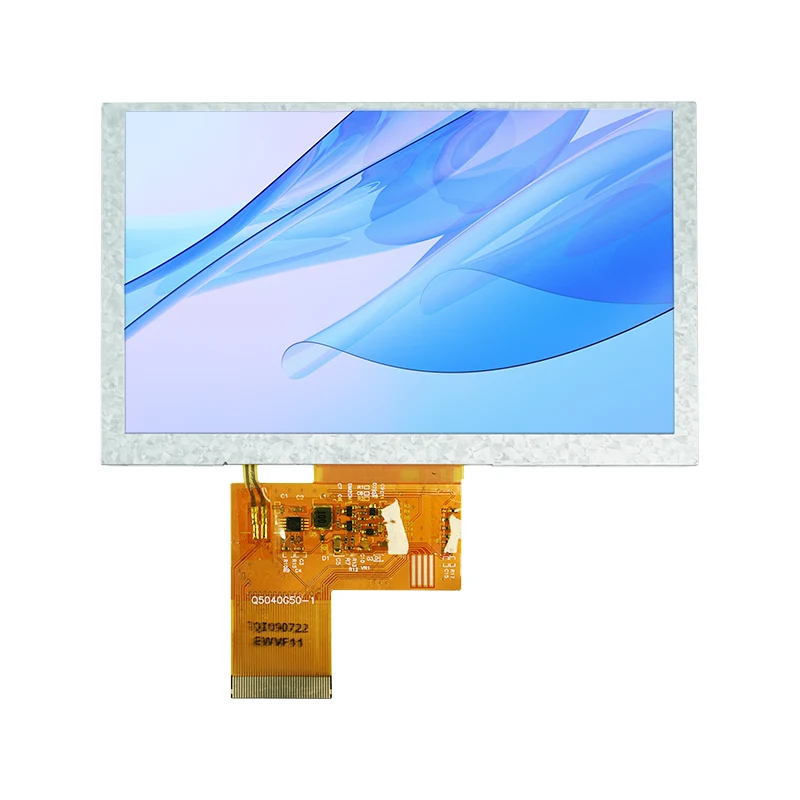

Dalam sistem terbenam dan reka bentuk interaksi manusia-mesin,Paparan LCD TFT Pintarbukan lagi sekadar "komponen paparan" — ia merupakan faktor kritikal yang menentukan pengalaman pengguna dan kejayaan produk. Sama ada anda sedang membangunkan HMI perindustrian, panel kawalan rumah pintar atau peranti perubatan pegang tangan, menavigasi rangkaian luas LCD TFT Pintar di pasaran dan membuat pilihan yang tepat sambil memastikan penggunaan pantas selalunya lebih kompleks daripada yang kelihatan.

1. Pemilihan: Jangan Hanya Lihat Saiz dan Resolusi

Kesilapan yang paling biasa semasa fasa pemilihan adalah untuk menyelesaikan pada skrin dengan pemikiran bahawa "ia kelihatan betul." Pada hakikatnya, perbezaan teras antara LCD TFT Pintar selalunya terletak di luar helaian spesifikasi.

1.1 Jenis Antara Muka: Jurang Kritikal Pertama

Jenis antara muka secara langsung menentukan sama ada pengawal utama anda boleh memacu skrin dan betapa kompleksnya proses pembangunan. Jenis antara muka biasa masing-masing mempunyai aplikasi yang sesuai:

Nota khas: Jika pengawal utama anda ialah MCU seperti STM32F103 yang tidak mempunyai pengawal RGB terbina dalam, memilih skrin antara muka RGB secara langsung akan menjadi amat sukar. Anda memerlukan cip jambatan tambahan (seperti SSD1963), atau secara alternatif, tukar kepada skrin SPI atau antara muka selari.

1.2 Resolusi dan Padanan Saiz

Resolusi yang lebih tinggi tidak selalunya lebih baik. Dalam dunia sistem terbenam yang terhad ruang, resolusi yang lebih tinggi bermakna penggunaan memori framebuffer yang lebih besar, penggunaan kuasa yang lebih tinggi dan kos yang lebih tinggi. Peraturan biasa ialah:

Untuk memaparkan ikon atau teks ringkas (cth., panel perkakas): 240x240 atau 320x320 sudah memadai
Untuk antara muka mesin manusia standard (cth., terminal pegang tangan): 480x480 atau 800x480
Untuk aplikasi yang memerlukan carta atau imej yang jelas: 720x720 atau lebih tinggi

TFT persegi menjadi semakin biasa dalam alat boleh pakai pintar dan instrumen industri. Spesifikasi biasa termasuk 1.3 inci (240x240), 3.4 inci (480x480) dan 4.0 inci (720x720).

1.3 Kebolehsuaian Persekitaran: Keadaan Dalaman, Luaran atau Melampau?

Banyak projek berfungsi dengan baik dengan skrin standard semasa fasa prototaip tetapi menghadapi masalah sebaik sahaja digunakan di lapangan. Tiga parameter utama patut diberi perhatian khusus:

• Kecerahan: 300–400 nits adalah mencukupi untuk kegunaan dalaman; aplikasi separa luar memerlukan 500-800 nits; penggunaan luar sepenuhnya di bawah cahaya matahari langsung memerlukan 1000 nits atau lebih tinggi untuk kebolehbacaan

• Suhu Operasi: Gred komersial: 0°C hingga 50°C; gred industri: -20°C hingga 70°C; automotif atau persekitaran ekstrem memerlukan -30°C hingga 85°C atau lebih luas

• Sudut Pandangan: Untuk senario di mana berbilang orang melihat skrin atau tempat peranti dipasang pada sudut, skrin sudut tontonan penuh IPS lebih disukai; Skrin TN lebih murah tetapi mempamerkan peralihan warna yang ketara pada sudut lebar

1.4 Panel Sentuh dan Rawatan Permukaan

Jika produk anda memerlukan fungsi sentuhan, selain daripada memilih antara jenis rintangan dan kapasitif, terdapat beberapa butiran yang mudah diabaikan:

Kaedah Laminasi: Ikatan optik memberikan kejelasan yang lebih baik dan pantulan yang dikurangkan berbanding dengan laminasi celah udara, tetapi datang pada kos yang lebih tinggi
Salutan Permukaan: Salutan anti-silau (AG), anti-pantulan (AR) dan anti-cap jari (AF) — untuk peranti luaran atau kecerahan tinggi, gabungan AG+AR disyorkan

Penyesuaian Kaca Penutup: Sama ada sudut bulat, logo skrin sutera, lubang atau pengubahsuaian estetik lain diperlukan

2. Perkakasan dan Pemacu: Pengelakan Perangkap

Setelah skrin dipilih, reka bentuk perkakasan dan pembangunan pemacu memperkenalkan satu lagi set kemungkinan perangkap.

2.1 Kabel dan Sambungan FPC

Kabel FPC adalah punca 80% gangguan skrin. Sentiasa buka kunci selak penyambung sebelum memasukkan atau mengeluarkan kabel — menariknya secara paksa boleh merosakkan sesentuh emas. Jangan pasang atau cabut plag FPC semasa sistem dihidupkan, kerana baki arus boleh membakar antara muka.

Apabila menyesuaikan FPC, beri perhatian kepada:

Sama ada jujukan pin dan paras voltan serasi dengan papan utama anda
Sama ada membongkok, melebar atau menghala di sekeliling komponen lain diperlukan
Sama ada panjang FPC sepadan dengan reka bentuk kepungan mekanikal

2.2 Bekalan Kuasa dan Lampu Belakang

TFT-LCD biasanya memerlukan rel voltan berbilang: VDD (3.3V logik), VGH (pincang positif), VGL (pincang negatif) dan lain-lain. Penghantaran kuasa yang tidak normal ialah punca nombor satu herotan warna dan kelipan skrin. Pendekatan diagnostik biasa adalah untuk memeriksa sama ada voltan VCOM menyimpang daripada spesifikasi lembaran data (contohnya, melebihi 3.8V selalunya membawa kepada kelipan yang boleh dilihat).

Untuk pemanduan lampu latar, penyelesaian arus malar dengan pemalapan PWM disyorkan. Jika frekuensi PWM menurun di bawah 150Hz, mata manusia mungkin merasakan kelipan; adalah dinasihatkan untuk menaikkan frekuensi melebihi 200Hz.

2.3 IC Pemacu dan Perpustakaan Grafik

IC pemacu TFT biasa termasuk ILI9341, ST7789 dan ST7735. Antaranya, ILI9341 menawarkan dokumentasi yang paling banyak dan pelaksanaan pemacu yang paling mudah, menjadikannya sesuai untuk aplikasi resolusi 240x320.

Untuk perpustakaan grafik, LVGL dan TouchGFX ialah pilihan arus perdana dalam ruang terbenam. LVGL adalah sumber terbuka dan menyokong pelbagai platform, manakala TouchGFX dioptimumkan secara mendalam untuk mikropengawal STM32.

3. Pilihan Khas: Skrin Bersiri Pintar UART

Jika pasukan anda tidak mahu meluangkan masa yang besar dalam pembangunan pemacu grafik atau jika pengawal utama anda mempunyai sumber yang terhad, skrin bersiri UART ialah pilihan yang patut dipertimbangkan.

Skrin sedemikian menggabungkan MCU terbina dalam (cth., ATmega328PB) dan boleh dikawal hanya dengan menghantar arahan melalui port bersiri, hanya menduduki pin TX dan RX.

Skrin UART di pasaran secara amnya terbahagi kepada dua kategori:

Yang pertama menawarkan kecekapan pembangunan yang sangat tinggi — anda juga boleh mensimulasikan UI pada PC sebelum memancarkannya ke skrin. Yang terakhir ini menyediakan lebih banyak keupayaan kawalan peringkat rendah.

4. Rujukan Pantas Diagnosis Kesalahan Biasa

Akhir sekali, berikut ialah senarai semak rujukan pantas untuk menyelesaikan masalah medan frekuensi tinggi — ia mungkin hanya menjimatkan masa:

simptom	Arah Penyiasatan Keutamaan
Skrin bercelaru, tiada paparan	Periksa sama ada kabel FPC longgar atau teroksida (80% daripada kes); sahkan tetapan resolusi / kadar penyegaran semula
Herotan warna, jalur menegak, jitter	Semak voltan bekalan tidak normal (VGL/VGH/VCOM); semak sama ada kekerapan pemalapan PWM terlalu rendah
Imej malap atau lampu latar tidak berfungsi	Periksa LED lampu latar yang semakin tua; sahkan voltan keluaran sebenar penyesuai kuasa
Membetulkan bintik-bintik gelap/putih pada skrin	Kerosakan fizikal atau mampatan dari bahagian belakang (tidak dapat dipulihkan - memerlukan penggantian)

Pemilihan dan pembangunan LCD TFT adalah, pada terasnya, pertukaran antara kos, prestasi, kitaran pembangunan dan kebolehpercayaan. Tiada skrin "terbaik" — hanya penyelesaian "paling sesuai". Saya harap panduan ini membantu anda mengelakkan lencongan yang tidak perlu pada permulaan projek anda, membolehkan anda menumpukan lebih banyak usaha untuk mencipta pengalaman produk yang benar-benar berbeza.
