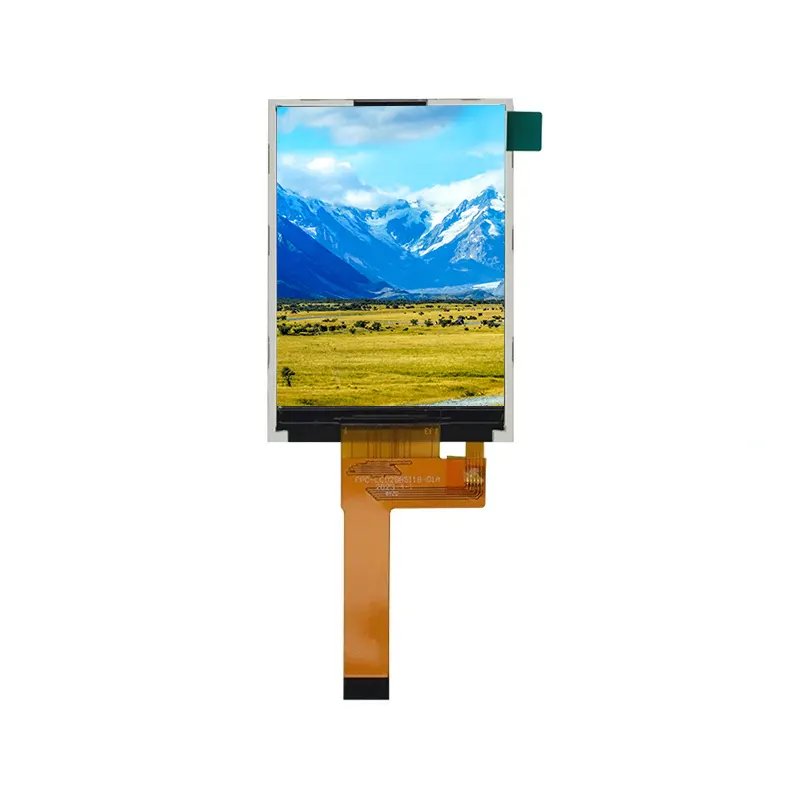

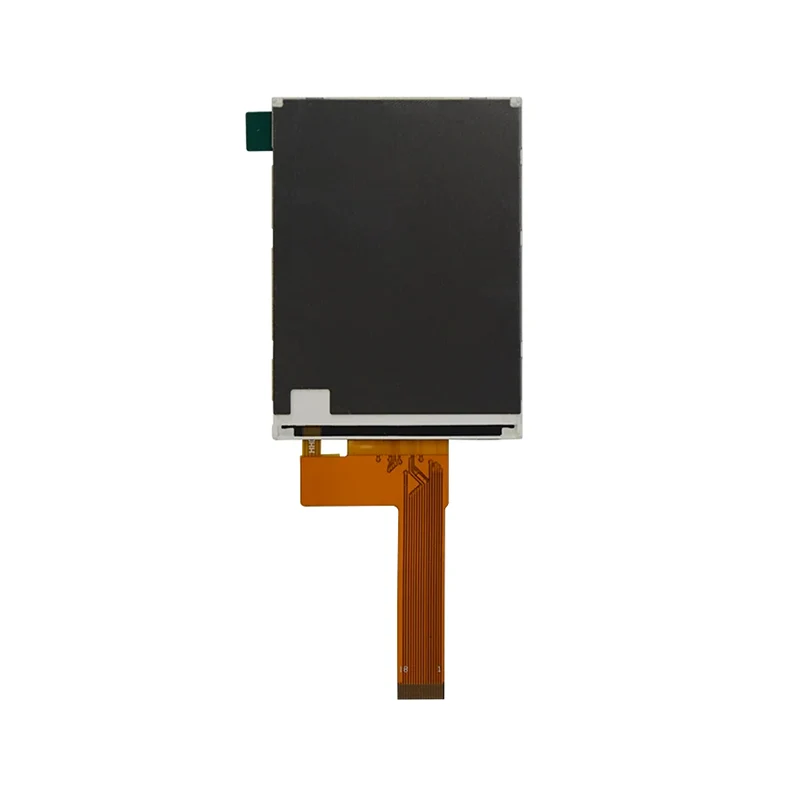

2.7' Modul Skrin LCD TN TFT Standard Grafik

Modul Skrin LCD TFT TN Standard Grafik 2.7' digunakan terutamanya dalam LCD Rumah industri & pintar. Seperti:

1. Terminal Pegang Tangan Industri

Pegang Tangan Industri: LCD Tersuai untuk Pengimbas PDA/Kod Bar

LCD Tahan Lama | Sesuai untuk Pengesan Industri & Terminal Data

LCD Termaju untuk Pengimbas Inventori & Pencetak Mudah Alih

Paparan Berkualiti Tinggi – Dibina untuk Peranti Pegang Tangan Industri

2. Rumah Pintar

Panel Kawalan Rumah Pintar | Penyelesaian LCD Lanjutan Tersuai

LCD Tahan Lama untuk Pembancuh Kopi, Vakum Robot & Ketuhar

Paparan Rumah Pintar – Berkualiti Tinggi & Sesuai Tersuai

Butiran

Tianfu Disesuaikan 2.7' Grafik Standard TN TFT LCD Skrin Spesifikasi Modul

Pengalaman Aplikasi Dunia Sebenar daripada Tianfu: Perspektif daripada Pengeluar Terminal Data Mudah Alih

"Apabila membangunkan PDA perindustrian generasi baharu, Modul Skrin LCD TN TFT Standard Grafik 2.7' ini menjadi pilihan utama kami. Lampu latar kecerahan tingginya (kami menyesuaikan versi 500 cd/m²) dan rawatan anti-silau menyelesaikan sepenuhnya titik kesakitan pengecaman kandungan skrin yang sukar di bawah cahaya luar yang kukuh."

“Nisbah skrin lebar 960×240 sangat serasi dengan logik interaksi terminal data mudah alih: ruang mendatar mencukupi untuk memaparkan kod bar dan nombor bil laluan sepenuhnya, manakala susun atur menegak sangat sesuai dengan reka bentuk UI klasik ‘kawasan paparan maklumat + butang tetap bawah’, membolehkan operasi yang cekap dalam ruang yang padat.”

"Ciri penggunaan kuasa rendah antara muka SPI secara langsung meningkatkan hayat bateri terminal. Dengan penggunaan kuasa logik hanya 8mA untuk modul, digabungkan dengan strategi kawalan penggredan lampu latar kami yang dibangunkan sendiri, hayat bateri keseluruhan peranti telah meningkat kira-kira 18% dalam senario operasi pengimbasan berterusan."

"Kestabilan suhu lebar (-20°C hingga +70°C) dan kebolehpercayaan mekanikal modul telah melepasi ujian ketat kami, termasuk berbasikal suhu tinggi-rendah dan ujian penurunan 1.2 meter, memenuhi sepenuhnya keperluan ketahanan dalam persekitaran industri."

Pengoptimuman & Sokongan Sasaran

Kami menyediakan penyelesaian yang dipertingkatkan untuk aplikasi sedemikian:

Ciri Eksklusif: Pemacu lampu latar yang dipertingkatkan (menyokong peredupan PWM/bangun cepat), sentuhan sarung tangan, reka bentuk anti-gangguan dan kit mod penjimatan tenaga.

Penyesuaian Industri: Versi tersuai yang dioptimumkan untuk senario seperti logistik ekspres, pergudangan rantai sejuk dan pemeriksaan luar tersedia.

Sokongan Pantas: Menyediakan reka bentuk rujukan yang serasi dengan enjin pengimbasan arus perdana, alat ujian barisan pengeluaran dan jaminan bekalan jangka panjang.

Maklum Balas Pelanggan

"Sejak 18 bulan yang lalu, kami telah secara kumulatif menggunakan lebih daripada 35,000 unit modul ini dalam tiga produk terminal kami. Apa yang paling memuaskan hati kami ialah konsistensi kumpulan yang sangat baik dan tindak balas sokongan teknikal yang sangat pantas, yang memberikan jaminan kukuh untuk pengeluaran berskala besar dan penyelenggaraan selepas jualan kami. Tianfu ialah kilang LCD yang boleh dipercayai dan disesuaikan, kami sentiasa mempercayai mereka."

Aplikasi Modul Skrin LCD TFT 2.7' Tianfu

Masa Peneraju Tianfu

Soalan Lazim

S1: Bagaimana untuk memilih antara antara muka SPI dan RGB?

J: Kedua-dua antara muka memenuhi keperluan aplikasi yang berbeza:

Antara muka SPI menampilkan sebilangan kecil pin (biasanya 3–4 talian data), sesuai untuk senario di mana sumber pin MCU adalah terhad dan keperluan kadar penyegaran adalah rendah, seperti memaparkan imej statik atau mengemas kini data secara perlahan.

Antara muka RGB membolehkan penghantaran data selari dengan kadar segar semula yang lebih tinggi, sesuai untuk memaparkan kandungan dinamik, video atau grafik yang berubah dengan pantas, tetapi ia memerlukan lebih banyak sumber pin.

S2: Mengapakah lampu latar memerlukan voltan yang agak tinggi 8.7–10.2V?

J: Modul ini menggunakan reka bentuk lampu latar dengan berbilang LED disambung secara selari. Keperluan voltan yang agak tinggi biasanya bermaksud lampu latar terdiri daripada berbilang LED yang disambungkan secara bersiri, yang boleh memberikan kecerahan yang seragam dan mencukupi. Dalam penggunaan sebenar, litar pemacu lampu latar khusus diperlukan; ia tidak boleh disambungkan terus kepada bekalan kuasa logik 3.3V.

S3: Adakah julat suhu operasi modul memenuhi keperluan aplikasi industri?

A: Ya. Julat suhu operasi dari -20°C hingga +70°C meliputi keperluan kebanyakan persekitaran perindustrian. Untuk persekitaran yang lebih ekstrem (seperti bengkel sejuk atau suhu tinggi yang teruk di luar), kami boleh menyediakan versi suhu lebar (penyesuaian diperlukan) yang memenuhi keperluan khas -40°C hingga +85°C.

S4: Adakah julat suhu operasi modul memenuhi keperluan aplikasi industri?

A: Ya. Julat suhu operasi dari -20°C hingga +70°C meliputi keperluan kebanyakan persekitaran perindustrian. Untuk persekitaran yang lebih ekstrem (seperti bengkel sejuk atau suhu tinggi yang teruk di luar), kami boleh menyediakan versi suhu lebar (penyesuaian diperlukan) yang memenuhi keperluan khas -40°C hingga +85°C.

S5: Bagaimana untuk memacu skrin paparan ini? Apakah litar persisian yang diperlukan?

J: Sistem asas memerlukan:

Bekalan kuasa logik 3.3V (ketepatan ±5%)

Litar pemacu lampu latar 8–10V (arus malar 15–25mA)

MCU atau pengawal paparan (menyokong antara muka SPI atau RGB)

Pilihan: Pengawal skrin sentuh (untuk versi yang didayakan sentuhan)

Kami menyediakan rajah litar reka bentuk rujukan lengkap dan kod sampel pemandu (platform sokongan seperti STM32, ESP32 dan Arduino).

S6: Apakah aspek penyesuaian yang disokong untuk skrin paparan ini?

J: Kami menawarkan perkhidmatan penyesuaian modular yang terkemuka dalam industri, dengan pilihan penyesuaian utama termasuk:

Penyesuaian Antara Muka dan Pin

Laraskan kedudukan penyambung FPC dan susunan pin agar sesuai dengan reka letak PCB anda

Sesuaikan set arahan antara muka SPI agar sepadan dengan cip kawalan utama anda

Tambah antara muka I2C untuk skrin sentuh atau penderia cahaya ambien

Pelarasan Prestasi Optik

Gantikan bahan kristal cecair dengan sudut tontonan yang berbeza (IPS/FFS/TN)

Laraskan kecerahan lampu latar (julat pilihan: 150–800 cd/m²)

Ubah suai sudut polarizer (0°/90°/180°/270°)

Tambah rawatan permukaan seperti anti-silau dan anti-cap jari

Penyesuaian Struktur Mekanikal

Laraskan ketebalan modul keseluruhan (ketebalan minimum sehingga 1.8mm)

Ubah suai panjang FPC dan arah keluar kabel

Tambah atau kurangkan kedudukan lubang pelekap

Sesuaikan reka bentuk bingkai untuk keperluan pengedap khusus

Kebolehsuaian Persekitaran Khas

Versi suhu lebar (-40°C hingga +85°C)

Versi kecerahan tinggi untuk keterlihatan luar

Reka bentuk bertetulang tahan getaran
