Modul Skrin LCD TFT TN Standard Perindustrian 3.5'

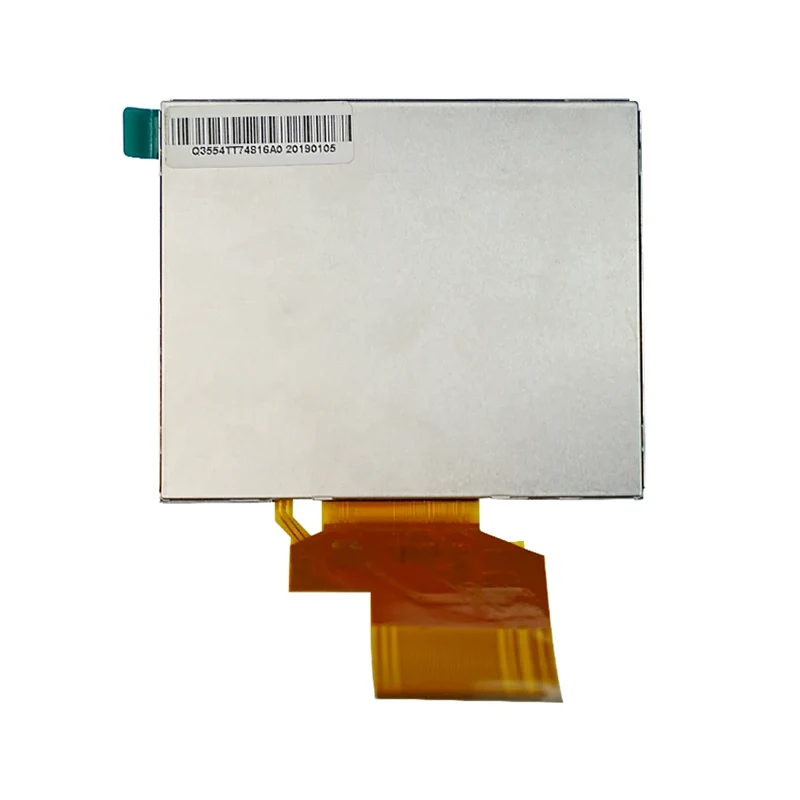

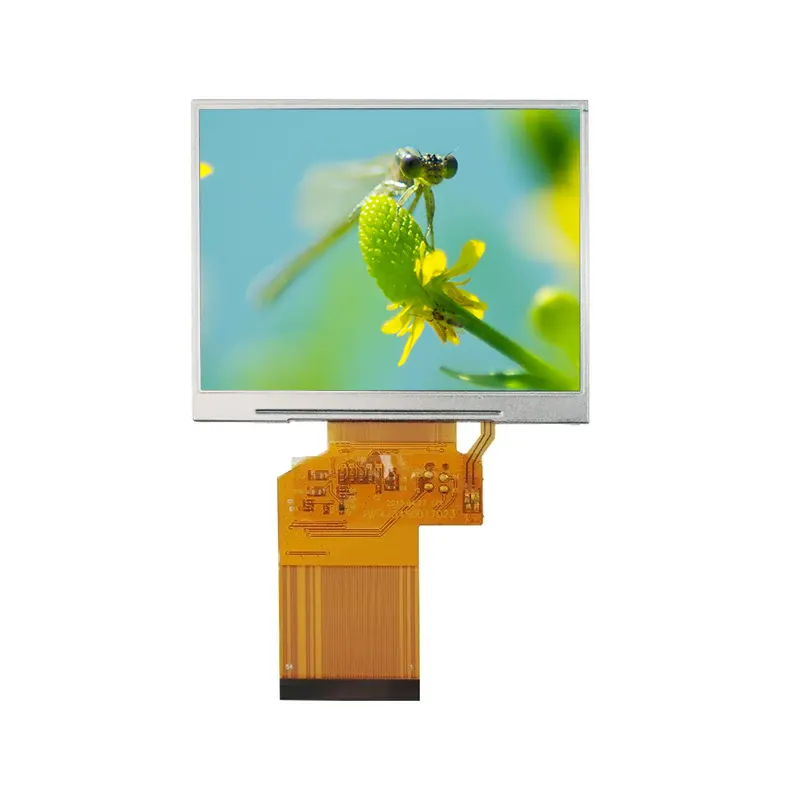

Tianfu, pengeluar LCD China yang mengkhusus dalam paparan berkualiti tinggi, kos efektif dan boleh disesuaikan, menawarkan Modul Skrin LCD TFT TN Standard Perindustrian 3.5'. Dicipta untuk persekitaran yang keras, modul ini menampilkan resolusi 320×RGB×240, warna 16.7M dan IC pemacu HX8238D, menyokong antara muka serba boleh (RGB 24-bit, RGB Bersiri, CCIR601/656) untuk penyepaduan yang lancar ke dalam sistem perindustrian. Spesifikasi utama termasuk kebolehsuaian suhu gred industri (-20°C ~ +70°C beroperasi, -30°C ~ +80°C storan), lampu latar 6-LED, nisbah kontras 350:1 dan dimensi padat (76.90×63.9×3.26 mm).

Spesifikasi

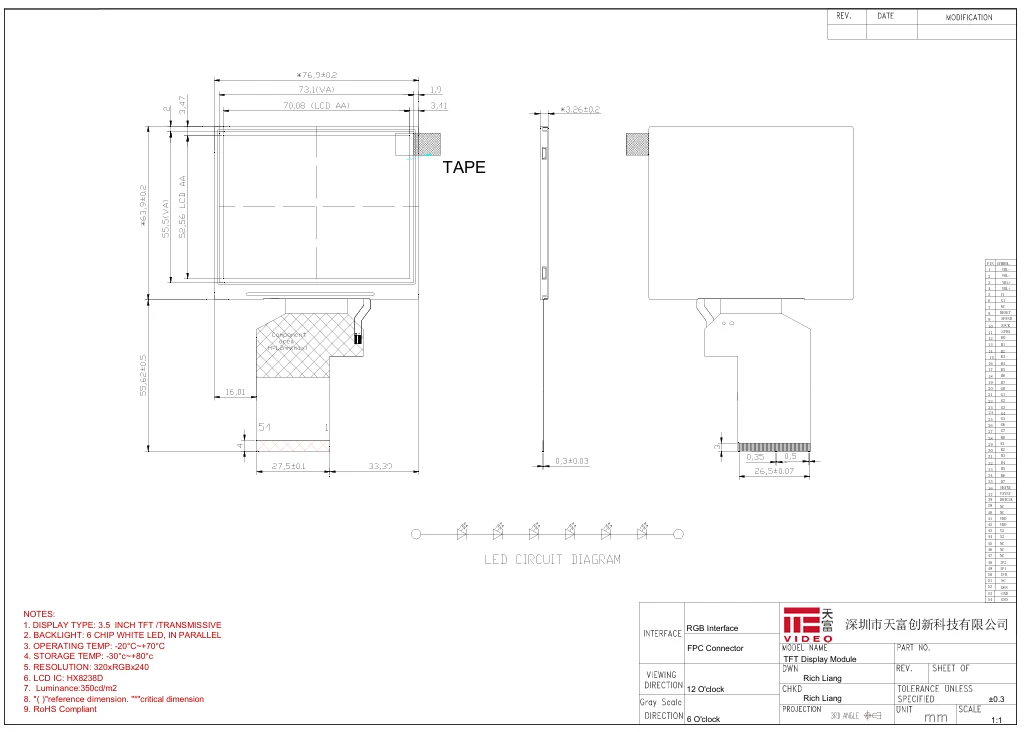

Butiran Modul Skrin LCD TFT 3.5’ Tianfu

Sama ada digunakan dalam antara muka mesin manusia (HMI), meter paparan status, skrin peranti mudah alih atau terminal main balik multimedia, Modul Skrin LCD TFT TN Standard Industri 3.5' memberikan penyelesaian paparan yang jelas, stabil dan boleh dipercayai.

1. Kawalan Perindustrian & Automasi

· Panel Kawalan PLC dan Antara Muka Mesin Manusia (HMI)

· Instrumen Ujian Pegang Tangan (Multimeter, Osiloskop)

· Panel Operasi Robot/Automasi Industri

· Unit Kawalan Jauh (Kren, Jentera Pembinaan)

· Terminal Pemerolehan dan Pemeriksaan Data Mudah Alih

2.  Rumah Pintar & Internet Perkara (IoT)

· Panel Kawalan Rumah Pintar/Skrin Kawalan Pusat

· Suis Dinding Pintar

· Panel Kawalan Perkakas Rumah (Penyaman Udara, Mesin Basuh, Pintu/Pembuat Ais Pintar Peti Sejuk Pintar, Mesin Cuci Pinggan Pinggan, Ketuhar, Ketuhar Stim, Kombo Basuh/Pengeringan Muatan Depan, Penghawa Dingin Pintar/Kawalan Sistem Udara Segar, Pemanas Air Pintar)

3. Elektronik Pengguna & Peralatan Komersial

· Konsol Permainan Mudah Alih, Bingkai Foto Digital, Pemain DVD Mudah Alih, Pembesar Suara Bluetooth/Skrin Paparan Radio, Terminal POS, Terminal Pesanan, Mesin Kehadiran Masa, Kamus Elektronik, Mesin Pendidikan Awal/Peranti Pembelajaran, Papan Kekunci Elektronik, Terminal Pegang Tangan Komersial (Terminal Pesanan, Pengimbas Kod Bar)

Mengapa Lebih 200 Pelanggan Terus Memilih Kami?

Kelebihan Teras

• Reka Bentuk Berbilang Antara Muka untuk Keserasian Tinggi

Menyokong RGB selari, RGB bersiri, dan CCIR656/601 secara serentak, membolehkan penyesuaian fleksibel kepada skim kawalan utama yang berbeza dan mengurangkan kos pelarasan perkakasan pelanggan.

• Kebolehsuaian Alam Sekitar gred industri

Mempunyai julat suhu operasi -10°C ~ +60°C dan telah melepasi pelbagai ujian kebolehpercayaan termasuk penyimpanan suhu tinggi-rendah, berbasikal suhu, getaran dan ESD, menjadikannya sesuai untuk persekitaran yang keras.

• Pengalaman Optik & Sentuhan Dioptimumkan

Mengguna pakai filem matte tahan cincin Newton untuk menghapuskan pinggir gangguan dan memastikan operasi sentuhan lancar; kekerasan permukaan adalah ≥ 3H untuk rintangan calar, sesuai untuk senario operasi frekuensi tinggi.

• Struktur Mekanikal Tepat & Reka Bentuk Pemasangan Mudah

Menyediakan berbilang set dimensi utama termasuk AA, OD, VA, dan bingkai getah, memudahkan reka bentuk pembukaan lubang struktur dan laminasi pelanggan, dan mengurangkan kesukaran pemasangan.

• Bekalan Voltan Lebar & Penggunaan Kuasa Rendah

Mempunyai julat input voltan lebar 2.6V–3.6V, dengan kepekaan rendah kepada turun naik bekalan kuasa, sesuai untuk persekitaran bekalan kuasa berkuasa bateri atau industri.

Rakan Kongsi LCD Dipercayai Anda dengan Pengalaman Khusus 16 Tahun---Tianfu

Apabila anda membandingkan berbilang pembekal, melebihi parameter dan harga, kami ingin menyampaikan nilai unik kami sebagai pengeluar bersaiz kecil dan sederhana dengan lebih 16 tahun pengalaman berdedikasi dalam industri paparan kristal cecair. Memilih kami bermakna anda mendapat lebih daripada sekadar modul paparan - anda memperoleh rakan kongsi jangka panjang yang stabil, boleh dipercayai dan responsif tinggi.

✅ Kami Mengetahui Produk Kami, dan Yang Lebih Penting, Kami Memahami Keperluan Anda

· Proses Pengilangan Terbukti: 16 tahun pengalaman terkumpul telah memberikan kami penguasaan mendalam terhadap aplikasi IC pemacu klasik seperti HX8238D. Daripada ikatan COG dan laminasi filem ITO kepada ujian penuaan dan pemeriksaan 100%, kami telah mewujudkan aliran kerja pengeluaran yang matang dan stabil, memastikan setiap modul yang anda terima memberikan prestasi, kebolehpercayaan dan ketahanan yang konsisten.

· Reka Bentuk Sasaran Titik Sakit: Keserasian berbilang antara muka modul (RGB/CCIR) dan toleransi suhu lebar gred industri adalah hasil pengoptimuman reka bentuk berdasarkan maklum balas pelanggan yang meluas. Kami memahami bahawa pelanggan kumpulan kecil dan sederhana memerlukan paparan "serbaguna" dan teguh untuk memenuhi keperluan pelbagai projek.

✅ Skala Sederhana Kami Bermaksud Lebih Fokus dan Fleksibiliti

· Tindak Balas Pantas & Komunikasi: Tiada prosedur yang menyusahkan biasa perusahaan besar. Pertanyaan teknikal anda, pengesahan spesifikasi atau permintaan pengubahsuaian akan dikendalikan secara langsung oleh jurutera berpengalaman atau pengurus projek, dengan masa respons diukur dalam jam dan bukannya hari.

· Sokongan Penyesuaian Fleksibel: Sama ada anda memerlukan pelarasan pada panjang FPC, pinout antara muka, kecerahan lampu latar atau penyesuaian kumpulan kecil kod permulaan perisian tegar tertentu, kami mempunyai keupayaan untuk respons kejuruteraan yang pantas. Pesanan 500 unit anda dilayan dengan keutamaan yang sama seperti akaun utama.

· Nilai Didorong Fokus: Kami pakar dalam pembuatan TFT dan skrin sentuh bersaiz kecil hingga sederhana, dengan semua penambahbaikan proses dan langkah kawalan kualiti tertumpu pada perniagaan teras ini. Apa yang anda perolehi ialah hasil daripada pasukan yang berdedikasi untuk bidang kepakaran yang tertumpu.

✅ Kami Menghargai Reputasi Kami, Memastikan Kualiti Terkawal dan Bekalan Stabil

· Pengurusan Dalaman Kitaran Penuh: Daripada perolehan bahan dan penempatan SMT kepada pemasangan dan ujian modul, semua proses kritikal diselesaikan di kemudahan kami sendiri. Ini memastikan kebolehkesanan dan kawalan kualiti penuh, menghapuskan risiko turun naik kualiti yang disebabkan oleh penyumberan luar.

· Komitmen Bekalan Jangka Panjang: Kami mengiktiraf sepenuhnya kepentingan kitaran hayat produk untuk projek anda. Untuk komponen klasik seperti HX8238D, kami telah mewujudkan sistem inventori yang selamat dan boleh menyediakan bekalan berterusan yang terjamin, menyokong keperluan pengeluaran jangka panjang anda tanpa kebimbangan.

· Kerjasama Telus: Kami berbesar hati untuk menyediakan lembaran data terperinci, laporan ujian, dan juga pengenalan proses. Kami percaya bahawa hanya apabila pelanggan membuat keputusan pembelian termaklum, perkongsian jangka panjang boleh dibina.

✅ Sokongan Pra-jualan & Selepas Jualan Komprehensif

· Sokongan Pembangunan Sedia untuk digunakan: Setiap modul dilengkapi dengan definisi antara muka yang jelas, kod pemacu yang disahkan (serasi dengan platform MCU biasa) dan rujukan skematik, mengurangkan masa penyahpepijatan jurutera anda dengan ketara.

· Bantuan Pelaksanaan Pengeluaran: Jika anda menggunakan modul kami buat kali pertama, kami boleh menyediakan garis panduan tentang pematerian, langkah berjaga-jaga pemasangan dan ujian fungsi mudah, membantu anda mencapai pengeluaran besar-besaran yang lancar.

· Jaminan Kualiti Boleh Dipercayai: Semua modul menjalani 100% ujian elektrik dan pemeriksaan kebolehpercayaan pensampelan sebelum penghantaran, dan disokong oleh jaminan kualiti 12 bulan.

Ringkasnya, Memilih Kami Bermaksud Memilih Rakan Kongsi Boleh Dipercayai Yang Menawarkan:

Produk yang diperhalusi oleh 16 tahun pengalaman industri + Responsif tangkas kepada keperluan penyesuaian anda sebagai perusahaan kecil dan sederhana + Kawalan kualiti yang ketat seolah-olah melindungi jenama kita sendiri.

Kami mungkin bukan pembekal terbesar dalam pasaran, tetapi kami komited untuk menjadi orang yang paling memahami anda dan memberikan anda ketenangan fikiran yang terbaik.

faq

S1: Adakah skrin ini menyokong fungsi sentuh?

Ya, modul ini menyepadukan skrin sentuh rintangan (filem ITO) yang menyokong sentuhan satu titik. Ia mempunyai antara muka rintangan 4 wayar standard dan memerlukan cip kawalan sentuhan luaran atau MCU dengan ADC terbina dalam.

S2: Bolehkah anda menyediakan versi dengan sentuhan kapasitif?

Versi standard semasa datang dengan sentuhan rintangan. Untuk sentuhan kapasitif (menyokong sentuhan berbilang titik), sila hubungi kami untuk penyesuaian.

S3: Apakah perbezaan antara CCIR656 dan CCIR601 dalam antara muka? Bagaimana saya harus memilih?

CCIR656 ialah format isyarat penyegerakan terbenam (biasa digunakan untuk strim video digital), manakala CCIR601 ialah format isyarat penyegerakan yang berasingan. Jika pemproses anda mengeluarkan isyarat video ITU-R BT.656/BT.601 standard (cth., pemproses multimedia tertentu), sambungan terus boleh dilaksanakan. Jika anda tidak pasti, sila berikan model kawalan utama anda dan kami akan membantu dengan pemilihan.

S4: Bolehkah julat suhu operasi -10°C ~ +60°C dilanjutkan ke julat yang lebih luas?

Produk standard mempunyai julat suhu ini. Untuk keperluan suhu luas industri seperti -30°C ~ +80°C, penyesuaian boleh dibincangkan, yang biasanya melibatkan pelarasan kepada bahan kristal cecair dan proses pembuatan.

S5: Adakah papan pemacu atau papan penyesuai yang sepadan tersedia?

Kami boleh menyediakan papan penyesuai RGB dan papan penyesuai sentuh (termasuk IC sentuh) untuk memudahkan reka bentuk litar anda. Sila rujuk pasukan jualan kami untuk butiran.

Berkaitan Pengeluaran & Penggunaan

S6: Apakah tahap perlindungan ESD modul?

Modul ini telah lulus ujian ESD sebanyak ±8kV (pelepasan udara) / ±4kV (pelepasan sentuhan), memenuhi keperluan persekitaran industri am. Adalah disyorkan untuk mengambil langkah pembumian dan penebat yang sesuai semasa mereka bentuk perumahan produk.

S7: Adakah masa tindak balas 15ms menyebabkan gerakan kabur?

15ms ialah masa tindak balas kelabu ke kelabu biasa, yang mencukupi untuk kebanyakan senario seperti kawalan industri, instrumentasi dan antara muka interaktif. Untuk main balik video berkelajuan tinggi (cth., melebihi 30fps), adalah disyorkan untuk menilai prestasi imej dinamik sebenar.

S8: Bagaimanakah lampu latar modul disambungkan?

Modul itu sendiri tidak termasuk litar pemacu lampu latar, tetapi menyediakan pin lampu latar LED (biasanya +3.3V dan GND). Anda perlu menyambungkan sumber arus malar luaran atau litar pemacu lampu latar. Arus bergantung pada konfigurasi selari siri LED lampu latar (nilai biasa: lebih kurang 60-100mA).
