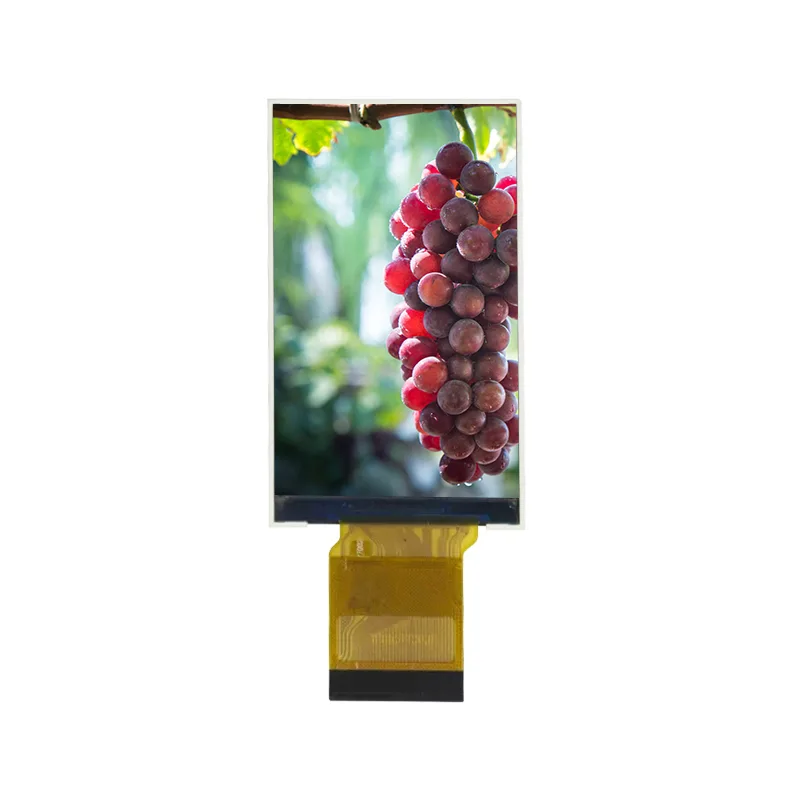

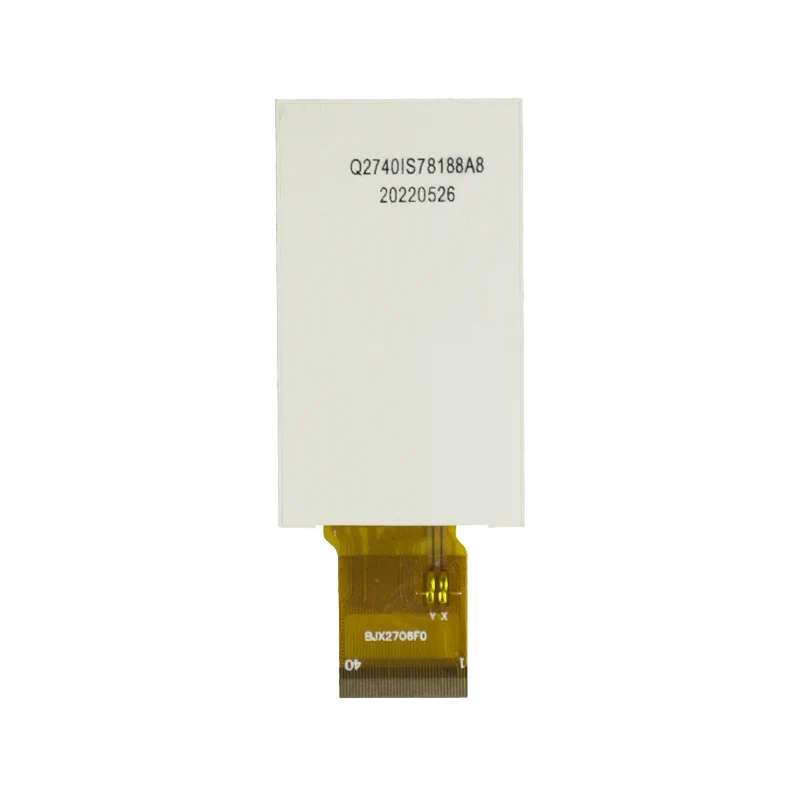

3.92 'Modul Skrin LCD TFT TFT TFT TFT

Spesifikasi umum

Jenis Modul

TFT 3.92-inci (a-si)

-

-

Resolusi paparan

320 × 320 piksel

-

-

Jenis antara muka

MCU/SPI

-

-

Kedalaman warna

16.7m warna

-

-

Pemandu IC

ST7796

-

-

Dimensi mekanikal

76.72 × 74.86 × 2.1 mm

-

-

Kawasan aktif

71.13 × 69.82 mm

-

-

Suhu operasi

-20 ° C hingga +70 ° C ℃

-

-

Suhu penyimpanan

-30 ° C hingga +80 ° C.

-

-

Spesifikasi elektrik

Parameter

Min

Typ

Maks

Voltan Sistem (VDD)

2.5 v

2.8 v

3.6 v

Pintu TFT pada Voltan (VGH)

10 v

12 v

14 v

TFT Gate Off Voltan (VGL)

-14 v

-12 v

-10 v

Ujian kebolehpercayaan

Item ujian

Keadaan

Penyimpanan suhu tinggi

80 ° C, 240 jam

Penyimpanan suhu rendah

-30 ° C, 240 jam

Temp & Kelembapan Tinggi (Operasi)

60 ° C, 90% RH, 240 jam

Produk standard

Produk yang disesuaikan

Kuantiti pesanan

Masa penghantaran

Jenis penyesuaian

Masa penghantaran

1-30 pcs

Segera

B/l & fpc & tp

dalam masa 5 minggu

31-100 pcs

1 minggu

B/l & fpc & tp

dalam masa 5 minggu

101-500 pcs

dalam masa 2 minggu

B/l & fpc & tp

dalam masa 5 minggu

501-1000 pcs

dalam masa 3 minggu

B/l & fpc & tp

 dalam masa 5 minggu

1001-5000 pcs

dalam masa 3 minggu

BL & FPC & TP

dalam masa 6 minggu

5000+ PCS

dalam masa 4 minggu

BL & FPC & TP

dalam masa 6 minggu
