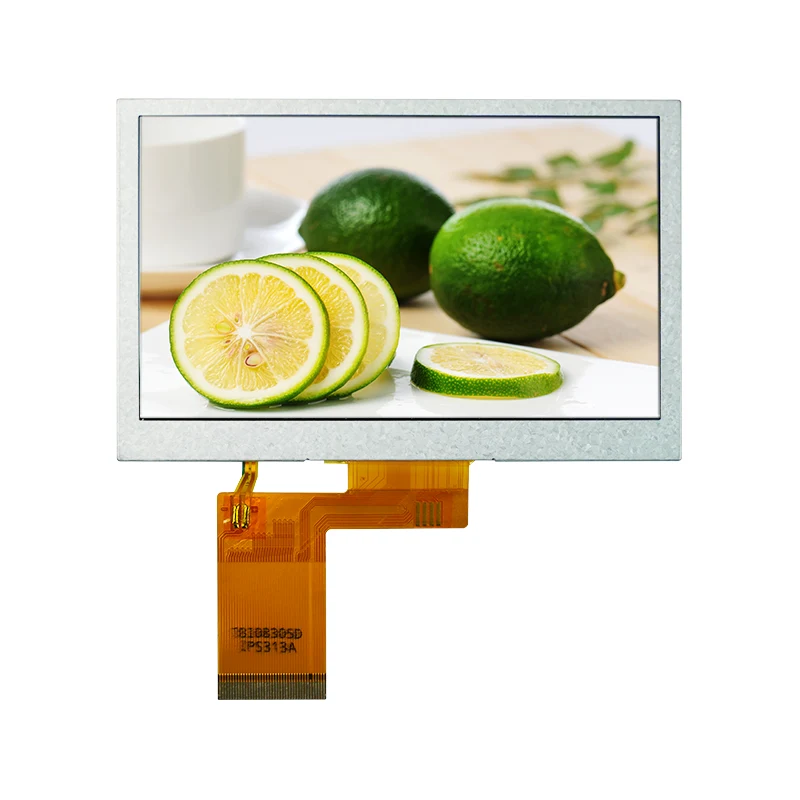

4.3' Modul Paparan LCD TFT Warna IPS Transmissive

Ciri Teras

• Paparan Kecerahan Tinggi: Kecerahan biasa 500 cd/m² (minimum 450 cd/m²), memastikan keterlihatan jelas walaupun dalam cahaya ambien yang kuat.

• Operasi Suhu Lebar: Menyokong julat suhu operasi -20°C hingga 60°C, sesuai untuk persekitaran industri.

• Sudut Pandangan Lebar: Sudut tontonan mendatar biasa 70° dan sudut pandangan menegak 45°–60°, membolehkan tontonan selesa dari pelbagai sudut.

• Respons Pantas: Masa tindak balas biasa 20ms, sesuai untuk memaparkan imej dinamik.

• Reka Bentuk Penjimatan Tenaga: Beroperasi pada voltan rendah 3.2V dengan kecekapan yang dioptimumkan untuk lampu latar LED putih.

Spesifikasi Modul Paparan LCD TFT Warna IPS Transmissive Tianfu 4.3' Disesuaikan

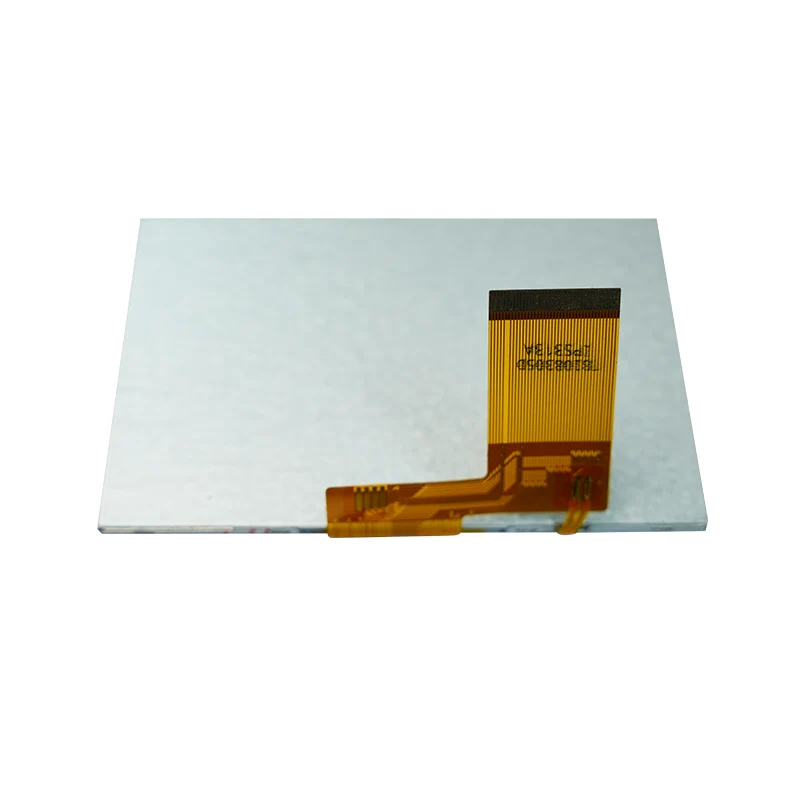

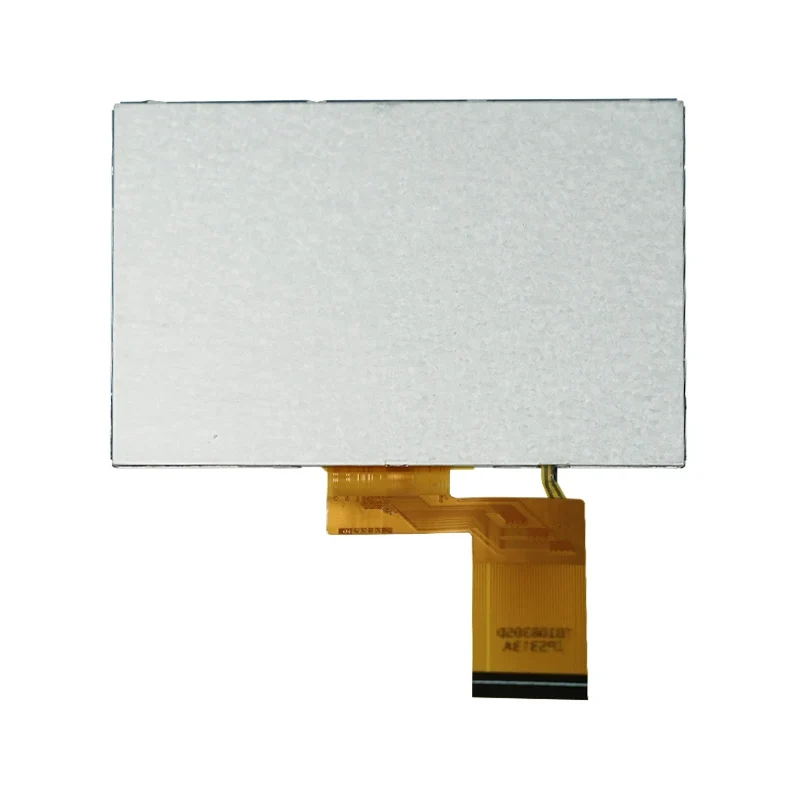

Butiran Modul Paparan LCD TFT Warna IPS Transmissive 4.3’ Tianfu

Modul Paparan LCD TFT Warna IPS Transmissive 4.3' digunakan dalam pelbagai bidang seperti berikut:

Automasi dan Kawalan Perindustrian

• Panel HMI Perindustrian: Pemantauan barisan pengeluaran, paparan status peralatan

• Instrumen Ujian dan Pengukuran: Osiloskop, antara muka paparan penganalisis spektrum

• Terminal Kawalan PLC: Antara muka mesin manusia untuk sistem automasi kilang

Sistem Automotif dan Pengangkutan

• Paparan Navigasi Dalam Kenderaan: Skrin navigasi kereta selepas pasaran

• Maklumat Pengangkutan Awam: Sistem ketibaan perhentian bas, terminal tiket

• Instrumen Jentera Pembinaan: Jengkaut, panel pengendali kren

Peralatan Perubatan dan Penjagaan Kesihatan

• Peranti Perubatan Mudah Alih: Monitor, paparan peralatan diagnostik

• Terminal Pemantauan Kesihatan: Antara muka peranti penjagaan kesihatan komuniti

• Instrumen Makmal: Skrin paparan data untuk instrumen analisis

Rumah Pintar dan IoT

• Panel Kawalan Pintar: Antara muka sentuh untuk sistem kawalan pusat rumah

• Paparan Pemantauan Keselamatan: Membina skrin sistem interkom

• Antara Muka Perkakas Pintar: Peti sejuk mewah, panel kawalan mesin basuh

Peralatan Komersial dan Runcit

• Sistem POS: Paparan terminal runcit

• Skrin Maklumat Pengiklanan: Aplikasi papan tanda digital berskala kecil

Penilaian pelanggan kami: Panel Termostat Industri

Pengilang peralatan industri menggunakan modul ini sebagai antara muka paparan untuk sistem kawalan suhu mereka. Ia telah beroperasi secara stabil selama lebih 2 tahun dalam persekitaran storan sejuk pada -10°C, tanpa kemerosotan kecerahan. Sudut tontonan memenuhi keperluan untuk pemantauan berbilang sudut.

S1: Apakah keperluan bekalan kuasa untuk modul TFT 4.3 inci ini?

A: Modul memerlukan dua bekalan kuasa: 1) 3.2V (tipikal) untuk bahagian logik; 2) 12–16V untuk lampu latar LED, dengan nilai biasa 14V. Arus lampu latar adalah lebih kurang 40mA. Adalah disyorkan untuk menggunakan penukar DC-DC yang stabil untuk mengelakkan turun naik voltan yang menjejaskan prestasi paparan.

S2: Bolehkah modul beroperasi secara normal dalam persekitaran suhu rendah?

J: Ya, modul ini telah menjalani ujian yang ketat dan boleh beroperasi secara normal dalam julat suhu ambien dari -20°C hingga 60°C. Dalam persekitaran suhu rendah, masa permulaan awal mungkin dilanjutkan sedikit (kira-kira 1–2 saat), tetapi prestasi paparan tidak terjejas. Julat suhu penyimpanan ialah -20°C hingga 70°C.

S3: Apakah ciri sudut tontonan modul? Kedudukan pemasangan manakah yang sesuai?

J: Modul ini menggunakan reka bentuk sudut tontonan jam 12, dengan sudut tontonan mendatar biasa 70° dan sudut tontonan menegak 45°–60°. Ia sesuai untuk pemasangan pada tahap kedudukan dengan atau sedikit di atas mata pemerhati. Untuk aplikasi yang memerlukan paparan berbilang sudut, adalah disyorkan untuk melaraskan sudut pemasangan atau memilih model dengan spesifikasi sudut pandangan yang lain.

S4: Adakah masa tindak balas 20ms menyokong main balik video?

J: Masa tindak balas biasa 20ms (maksimum 30ms) boleh menyokong kebanyakan senario aplikasi, termasuk kemas kini data, penukaran GUI dan main balik video definisi standard. Untuk aplikasi video atau permainan bergerak berkelajuan tinggi, disyorkan untuk memilih model khusus dengan masa tindak balas yang lebih singkat.

S5: Apakah jangka hayat modul dan kemerosotan lampu latar?

J: Di bawah keadaan operasi yang dinilai, modul ini direka bentuk untuk mempunyai jangka hayat lebih 30,000 jam. Kemerosotan kecerahan lampu latar LED biasanya kurang daripada 10% dalam masa 10,000 jam. Adalah disyorkan untuk mengelak daripada beroperasi pada kecerahan maksimum untuk tempoh yang lama untuk memanjangkan hayat lampu latar.

S6: Adakah ia menyokong fungsi sentuhan?

J: Model ini ialah modul paparan sahaja dan tidak menyepadukan fungsi sentuhan. Walau bagaimanapun, kami boleh menyediakan komponen skrin sentuh rintangan atau kapasitif yang sepadan dan membantu dengan proses laminasi. Skrin sentuh perlu dibeli dan disepadukan secara berasingan.

Polisi Pembekalan Contoh

Ketersediaan Sampel: Sampel kumpulan kecil 1–10 keping tersedia untuk penilaian dan ujian pelanggan.

Dokumentasi yang disertakan: Setiap pakej sampel termasuk:

• Lembaran data produk lengkap

• Lukisan mekanikal (fail CAD dalam format DXF/STEP)

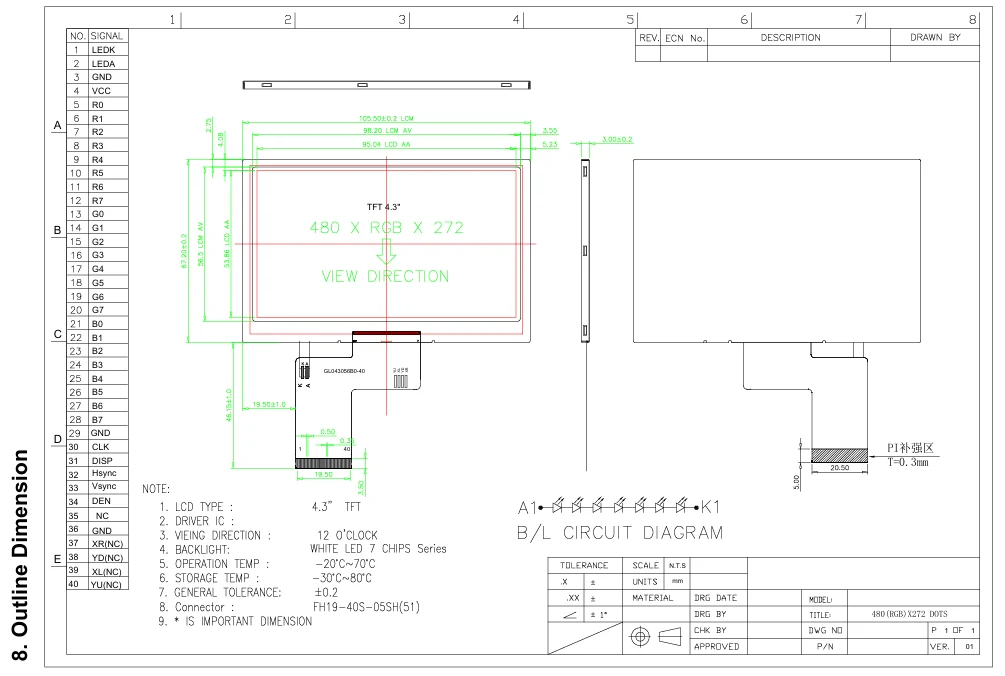

• Definisi pin dan gambar rajah sambungan elektrik

• Pemasa permulaan yang disyorkan dan kod konfigurasi daftar

• Operasi selamat dan garis panduan perlindungan ESD

Contoh Cadangan Penilaian

Sebelum meminta sampel, sila pastikan pasukan teknikal anda mempunyai keupayaan berikut:

• Keupayaan pemanduan: Keupayaan untuk menyediakan kuasa logik 3.2V dan kuasa lampu latar LED 12–16V untuk modul

• Keserasian antara muka: Papan induk sistem boleh memuatkan FH19‑40S‑0.5SH(51) 40‑pin penyambung atau penyelesaian penyesuai yang setara

• Sokongan isyarat: Cip kawalan utama boleh mengeluarkan isyarat antara muka selari RGB 24-bit atau 16-bit

• Pertimbangan terma: Ruang pelesapan haba yang mencukupi disimpan di dalam peranti anda

🔧 Skop Sokongan Teknikal Profesional

Sokongan Teknikal Teras (Disediakan Percuma)

Kami menawarkan sokongan teknikal berkaitan modul LCD profesional berikut kepada pelanggan langsung:

1. Perundingan Spesifikasi dan Integrasi

• Tafsiran ciri-ciri elektrik modul dan cadangan reka bentuk bekalan kuasa

• Pemasangan mekanikal dan analisis keserasian struktur

• Panduan mengenai proses pematerian penyambung dan pemasangan kabel

• Syor untuk penilaian kebolehsuaian persekitaran (suhu/kelembapan).

2. Dokumentasi Teknikal IC Pemandu

• Lembaran data lengkap untuk IC pemacu ILI6485

• Konfigurasi daftar terperinci dan contoh urutan permulaan

• Analisis parameter pemasaan antara muka dan pengesyoran padanan

• Skema rujukan untuk pembetulan gamma warna

3. Panduan Penalaan Prestasi Optik

• Kaedah dan piawaian ujian keseragaman kecerahan

• Cadangan pengoptimuman untuk melihat ciri sudut dalam pemasangan sebenar

• Arah pelarasan untuk prestasi kontras dan warna

• Skim ujian dan penilaian masa tindak balas

4. Sokongan Pengesahan Kebolehpercayaan

• Keadaan dan kitaran ujian terbakar yang disyorkan

• Reka bentuk dan cadangan perlindungan ESD

• Kaedah ujian kitaran suhu

• Perkara utama untuk penilaian kebolehpercayaan operasi jangka panjang

Maklum Balas Sokongan Teknikal

• Masa maklum balas: Pertanyaan teknikal dijawab dalam masa 24 jam pada hari bekerja

• Kaedah komunikasi: Sokongan melalui e-mel, telefon dan mesyuarat dalam talian untuk pertukaran teknikal yang mendalam

• Dokumentasi: Semua dokumen teknikal disediakan dalam bahasa Cina dan Inggeris

• Perpustakaan Soalan Lazim: Perpustakaan penyelesaian untuk isu penyepaduan biasa diwujudkan untuk rujukan pelanggan
