7.0 'Modul Paparan LCD Warna TFT LCD

Tianfu 7.0 'Tontonan Percuma Warna TFT LCD Modul Paparan: 1024 × 600 Resolusi, kecerahan 450cd/m², dan 800: 1 kontras untuk kejelasan yang jelas. Salutan anti -silau lasak (2H/3H), -20 ° C hingga +70 ° C, dan 80 ° sudut melihat. Sambutan 25ms, warna 24-bit, antara muka TTL RGB.

Hantar Pertanyaan

Penerangan Produk

ROHS-Certified untuk ketahanan industri. 7.0 'Modul paparan TFT LCD sudut tontonan percuma dibina untuk sistem perindustrian, perubatan, dan runcit yang menuntut kebolehpercayaan, kejelasan, dan integrasi yang lancar.

Menyokong pesanan percubaan kecil dan reka bentuk firmware/antara muka tersuai, kilang modul paparan China TFT LCD. Tianfu memastikan integrasi lancar ke dalam kawalan pintar/instrumen mudah alih, yang disokong oleh jaminan 12 bulan.

Tianfu 7.0 'Tontonan Percuma Warna TFT LCD Ciri -ciri Modul Paparan

1.450cd/m² kecerahan tinggi

Penglihatan yang tajam dalam cahaya matahari.

2. Ketahanan gred industri

Beroperasi pada -20 ° C ~ 70 ° C, bertahan -30 ° C ~ 80 ° C.

3. Sudut tontonan yang sangat luas

Teknologi IPS memastikan konsistensi warna.

4. Salutan Keras Penonton (2H/3H)

Kejelasan bebas, bebas silau.

Tianfu 7.0 'Tontonan Percuma Warna TFT LCD Spesifikasi Modul Paparan

Spesifikasi teras
Saiz paparan	7.0 inci IPS TFT-LCD
Resolusi	1024 × RGB × 600 (WVGA)
Pixel Pitch	0.1506 (h) × 0.1432 (v) mm
Kawasan aktif	154.21 (h) × 85.92 (v) mm
Dimensi Garis Besar	165 (w) × 100 (h) × 3.5 (d) mm
Mod paparan	Biasanya Hitam (Teknologi IPS)
Antara muka	TTL Paralel RGB (50-pin FPC)
Rawatan permukaan	Anti-silau (salutan keras 2H/3H)

Ciri -ciri elektrik
Voltan Bekalan Digital (VDD)	3.3V (3.0-3.6V)
Voltan Bekalan Analog (AVDD)	9.6V (9.4-9.8V)
Voltan Pintu TFT (VGH/VGL)	18V (17-19V) / -6V (-7-5V)
Penggunaan semasa (typ.)	VDD: 30mA, AVDD: 35mA, VGH: 0.5mA, VGL: 1mA
Voltan Backlight/Current	9.6V (8.4-10.6v) / 180mA (27 LED)
Suhu operasi	-20 ° C hingga +70 ° C.
Suhu penyimpanan	-30 ° C hingga +80 ° C.

Ciri -ciri optik
Luminance (typ.)	450 cd/m² (titik tengah)
Nisbah kontras (typ.)	800: 1 (0 ° sudut tontonan)
Masa tindak balas (typ.)	25ms (kenaikan + jatuh)
Melihat sudut (h/v)	80 °/80 ° (Cr> 10)
Warna Gamut (NTSC)	50%
Kromatik (putih)	X: 0.230-0.330, Y: 0.260-0.360

Antara muka & kawalan
Jenis penyambung	Hirose FH12A-50S-0.55H (50-pin FPC)
Input data	8-bit RGB (kedalaman warna 24-bit)
Mod penyegerakan	Mod de (lalai) / hs / vs mod
Kawalan arah imbasan	L/R (shift kiri/kanan)/UPDN (imbasan atas/bawah)
Sokongan Dithering	Resolusi 8-bit (h) atau 6-bit (l)

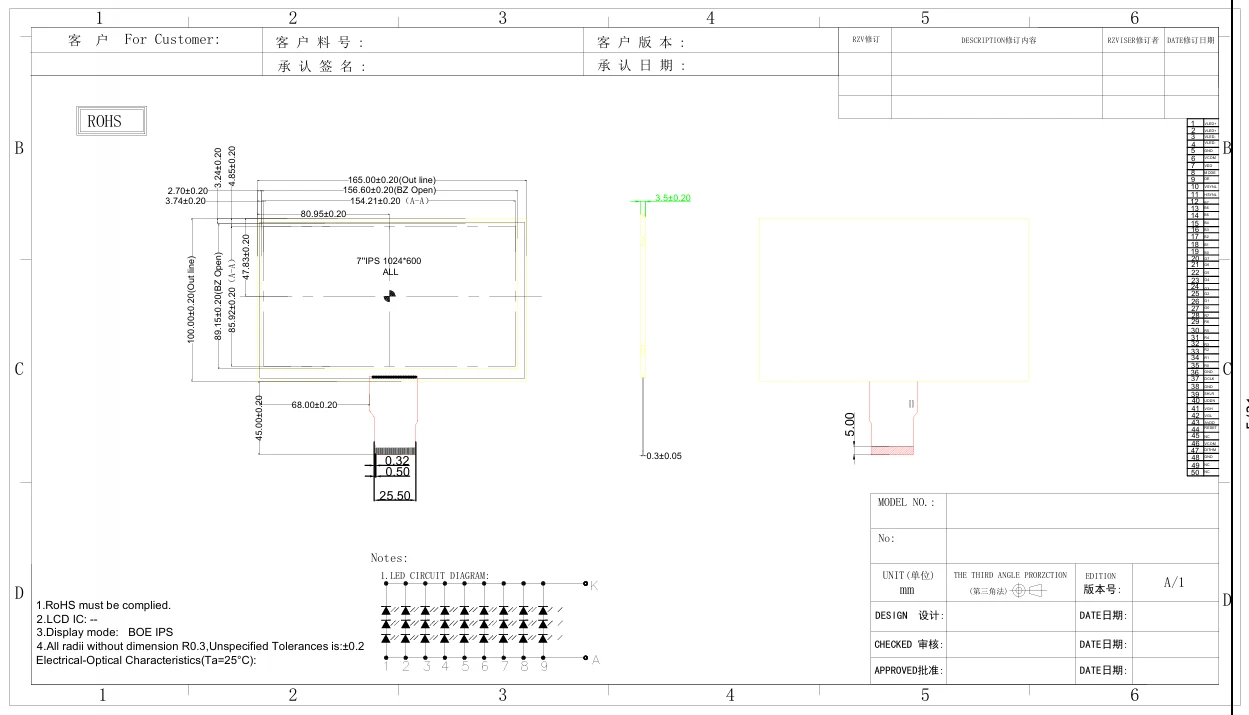

Tianfu 7.0 'Tontonan Percuma Warna TFT LCD Butiran Modul Paparan

Aplikasi modul paparan Tianfu 7.0 'TFT LCD

Masa utama Tianfu

Produk standard		Produk yang disesuaikan
Kuantiti pesanan	Masa penghantaran	Jenis penyesuaian	Masa penghantaran
1-30 pcs	Segera	B/l & fpc & tp	dalam masa 5 minggu
31-100 pcs	1 minggu	B/l & fpc & tp	dalam masa 5 minggu
101-500 pcs	dalam masa 2 minggu	B/l & fpc & tp	dalam masa 5 minggu
501-1000 pcs	dalam masa 3 minggu	B/l & fpc & tp	dalam masa 5 minggu
1001-5000 pcs	dalam masa 3 minggu	BL & FPC & TP	dalam masa 6 minggu
5000+ PCS	dalam masa 4 minggu	BL & FPC & TP	dalam masa 6 minggu
