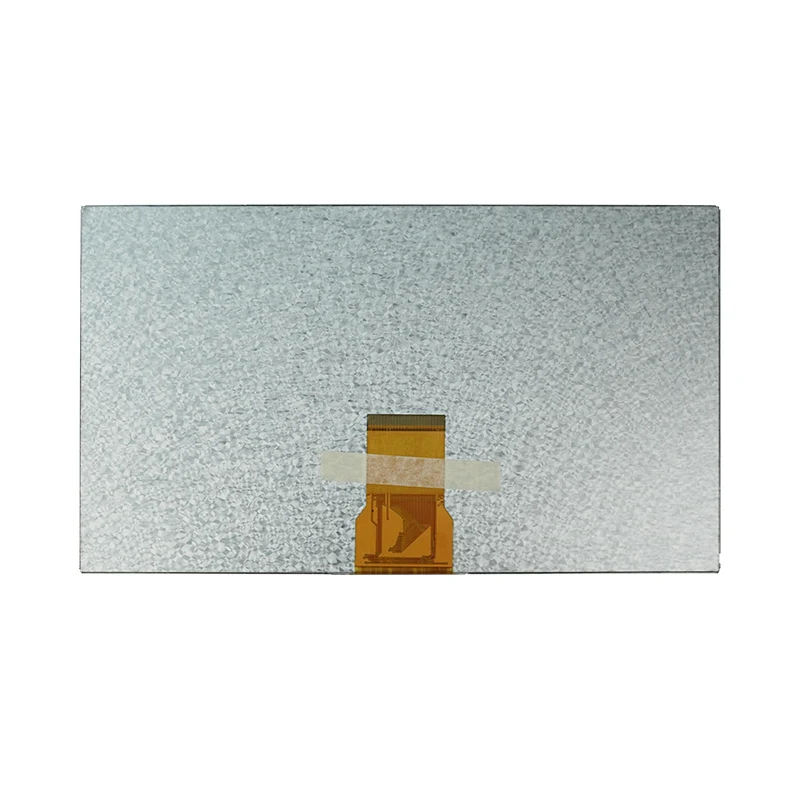

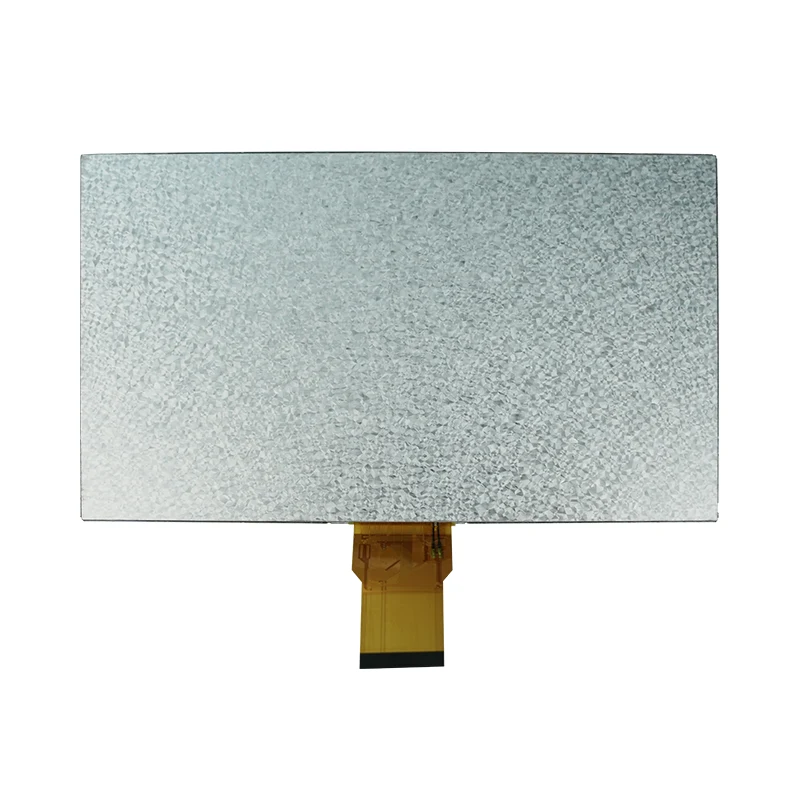

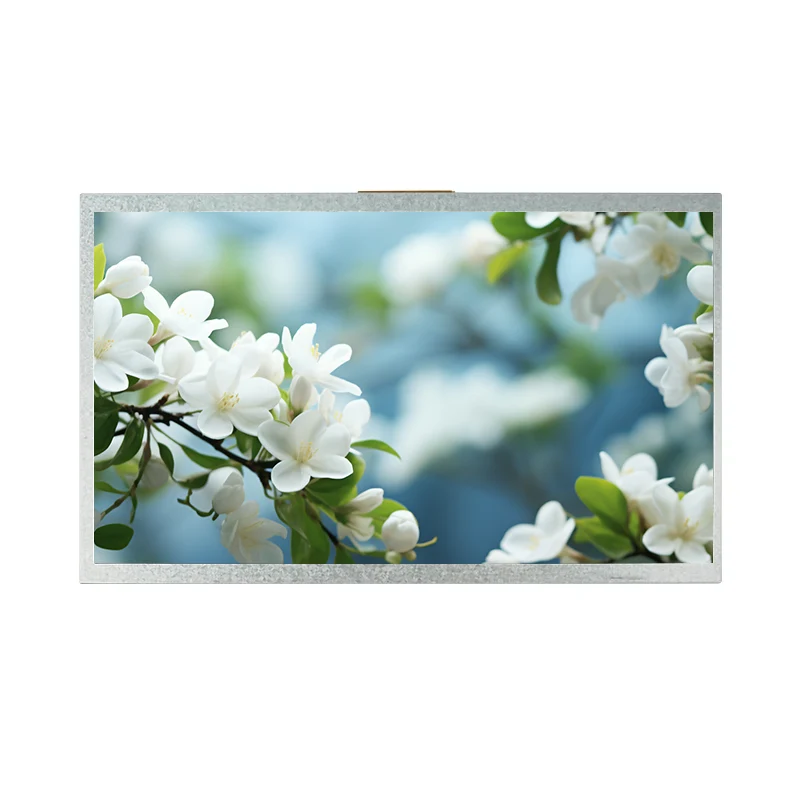

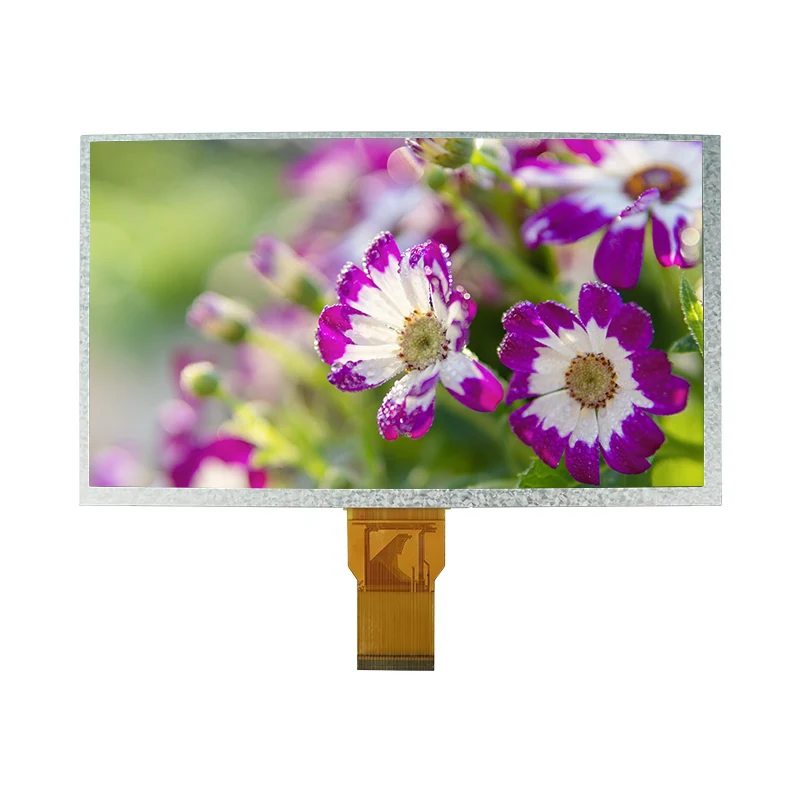

9.0 'Warna transmissive TFT LCD Modul Paparan

Spesifikasi teras

Saiz paparan

9.0-inci A-Si TFT-LCD (Transmissive)

Resolusi

800 (RGB) × 480 piksel (RGB-Stripe)

Arah Melihat

6 O'Clock

Mod paparan

TN putih biasa

Antara muka

RGB selari 24-bit (antara muka MPU)

Spesifikasi Kuasa

Voltan Bekalan Digital (DVDD)

3.0 V (Min) - 3.3 V (Jenis) - 3.6 V (Max)

Voltan Bekalan Analog (AVDD)

9.4 V (Min) - 9.6 V (Jenis) - 9.8 V (Max)

Pintu gerbang pada voltan (VGH)

17 V (min) - 18 V (Jenis) - 19 V (Max)

GATE OFF VOLTAGE (VGL)

-6.6 V (min) --6 V (jenis) --5.4 V (max)

Voltan VCOM

3.7 V (Jenis)

Spesifikasi lampu latar

Konfigurasi LED

LED Putih × 18 (pelbagai 3 × 6)

Jumlah semasa LED

120 pada (20 × 6)

Voltan ke hadapan LED (VL)

9.0 V (typ) - 9.9 V (Max)

LED LUMINANCE

≥3000 cd / m²

Luminance LCM

120 cd/m² (jenis)

LED LIFETIME

≥20,000 jam

Spesifikasi Alam Sekitar

Suhu operasi

-20.0 ℃ hingga 70.0 ℃

Suhu penyimpanan

-30.0 ℃ hingga 80.0 ℃

Spesifikasi masa

Kekerapan dclk

33.3 MHz (typ) - 50 MHz (Max)

Jumlah tempoh mendatar (TH)

928 DCLK Cycles

Tempoh Jumlah Menegak (TV)

525 garisan mendatar

HS Back Porch (THB)

88 DCLK Cycles

Vs Back Porch (TVB)

32 garisan mendatar
